第4章 顆粒沖擊對干冰噴射清洗表面的影響 4.1介紹 4.1.1干冰噴射除去細小顆粒 如第1章和第2章所述，干冰顆粒可以用作爆破媒體清潔。 粘附在表面的污染物可以通過干燥除去冰粒沒有二次污染。 因此，這種干洗方法是特別適用于清潔度高的工業生產過程需要。 在許多工業領域，細顆粒是其中的主要污染物制造過程; 未能清除污染物會導致降解產品質量。 例如，尺寸小于1微米的導電顆�？烧掣降絘集成電路封裝中的襯底會導致電短路。干冰噴射中的干冰沖擊和空氣動力阻力的組合是被認為對去除細顆粒有效。 指導干燥膨脹冰噴射流到清潔目標，通常在清潔系統中裝備管。根據以前的研究，初級干冰顆粒將會聚集成團射流流過管子。 凝聚的干冰顆粒的影響是因此被認為是重要的，即使清除機制尚不明確。 4.1.2理論顆粒去除模型 干冰清洗有幾種可能的去除機制：（1）動力學基于從干冰顆粒到污染物的動量傳遞的分離，（2）空氣動力學阻力分離，（3）化學分離引起的溶解殘留物轉化為液態二氧化碳，以及（4）由掃描引起的靜電分離的污染物與帶電的干冰顆粒結合[Sherman等，1991;Hills，1995; Jackson和Carver，1999]。動力學分離和空氣動力學通過考慮作用于附著于表面的粒子的力來研究阻力分離[Kousaka等人，1980; Wang，1990; Tsai等，1991;松阪和增田，1996年; Adhiwidjaja等，2000; Theerachaisupakij等，2003];顆粒去除由力的時刻解釋。圖4.1顯示了附著在基材上的顆粒的力矩平衡模型的基本概念。那里是三個主要力量：由空氣中的粒子（Fc）引起的沖擊力，曳力（Fd），和附著力（Fa）。由于污染物，引力可以忽略不計一般都很小。在該圖中，Dp1和Dp2是大氣顆粒的直徑和附著在基板上的顆粒，φ分別是沖擊角度，θ是基于彈性變形的接觸角，Mt是中心處的力矩的質量，這是由剪切流引起的。時刻的平衡的力量代表

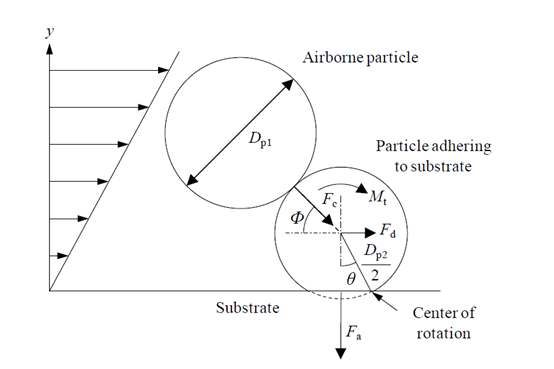

瞬間平衡模型也用于干冰清洗，并表明滾動去除顆粒污染物比滑動去除更重要基于力量平衡[Toscano和Ahmadi，2003]。 但是，如果微粒污染物不是球形的，滑動模型可能是重要的[Banerjee和坎貝爾，2005年]。 為了充分闡明顆粒去除的機理，本質研究是必要的，而且這種現象需要在顯微鏡下觀察。 在此外，測量干冰射流的溫度對于分析是重要的由于干冰顆粒在噴流中的狀態取決于其去除效率溫度如第2章所述。在本章中，通過干燥除去附著在表面上的單體化微粒冰爆是通過實驗研究的。 這項研究的目的是為了澄清干冰顆粒在去除過程中的沖擊效應。 通過觀察顆粒去除一臺高速顯微鏡相機和去除效率的時間過程獲得。 此外，與干冰粒子狀態有關的射流溫度也是如此不斷測量并與去除效率的變化相關聯。 圖4.1剪切流場中粒子撞擊的簡單模型。 另外，基于時刻平衡模型的理論計算被執行通過與氣動阻力的比較來討論干冰顆粒的沖擊效應影響。 4.2實驗裝置和程序 圖4.2顯示了干冰噴射表面清潔的實驗裝置。干冰噴射是通過膨脹高純度液態CO2來生產的。 要做到這一點，一個靈活的由不銹鋼制成的軟管連接到高壓CO2氣瓶。 最后為了控制干冰噴射的流量，安裝了針形閥。 一個在針閥入口設置壓力表，測量內部壓力二氧化碳; 實驗中測得的壓力超過6MPa。 柔性軟管和針閥隔熱以減少兩者之間的熱傳遞環境和設備。 50mm長的丙烯腈 - 丁二烯 - 苯乙烯（ABS）將管安裝在針形閥的端部以用作結塊室。附聚的干冰顆粒用碳從管中排出二氧化碳氣。由1mm厚的透明玻璃制成的測試板（76×26mm）被固定在玻璃板上表面清潔實驗。 這塊板子以前被monosized污染過直徑為2.92μm和0.75μm的球形膠乳顆粒（Duke Scientific Corp.）。制備過程如下：（1）膠體顆粒通過a噴霧器; （2）氣流攜帶的顆粒通過環狀物進行干燥含有硅膠的圓筒; （3）沉積在表面的空氣中的顆粒盤子。 表面單位面積的初始顆粒數量約為100mm-2對于2.92-μm顆粒，對于0.75-μm顆粒，約為600 mm-2。圖4.3顯示了ABS管和測試板的配置。 內在用于實驗的ABS管的直徑為6mm。 入射角是π/ 4弧度和從管尖到測試板中心的距離在軸向上為20mm。 為了評估表面上的射流強度，

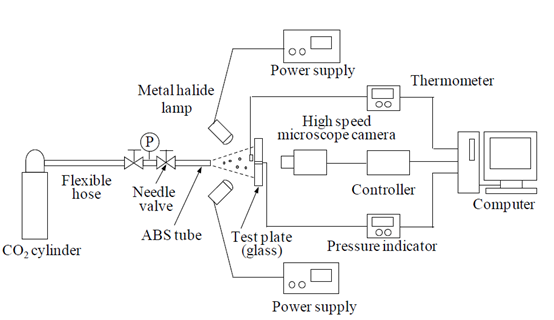

圖4.2實驗儀器示意圖
圖4.3 ABS管和測試板的細節。 表面中心處的局部壓力，即射流的撞擊點處的局部壓力通過壓力傳感器（AP-43，Keyence Corp.）測量。 一個壓力水龍頭在測試板上安裝直徑約1mm的壓力傳感器從后面連接。 還測量了干冰噴射的溫度相同的位置使用溫度計。 從測試后觀察顆粒去除使用高速顯微鏡照相機（Fastcam-Max，Photron Ltd.）進行平板培養。該通過數字圖像獲得顆粒污染物去除效率分析。所有實驗均在室溫條件下進行（溫度：25±2℃;RH：40-60％）。 4.3結果和討論 4.3.1表面局部壓力 圖4.4顯示了射流軸撞擊點的局部壓力為a干冰射流和空氣射流的質量流量的函數。 觀察其變化詳細的顆粒去除效率，低質量率被使用。 壓力是在穩態條件下測量，流動溫度為25°C左右-70°C，分別用于空氣噴射和干冰噴射。 當?shù)氐膲毫﹄S著時間而增加質量流量，空氣和干冰噴射的結果是相似的。 自從局部壓力與射流的質量流率相關，局部壓力可以用于評估射流的強度。 4.3.2有效的清潔區域 為了研究顆粒去除效率，測試板被污染通過干冰噴射清潔單糖化乳膠顆粒。 去除效率η是被定義為

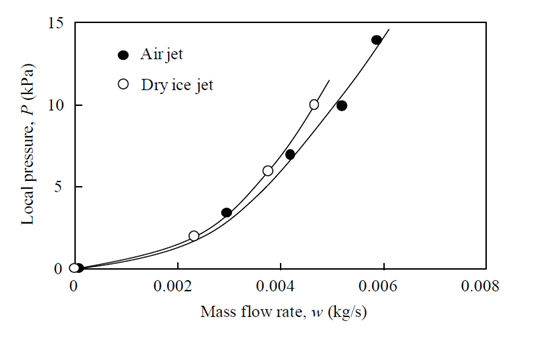

圖4.4測試板中心的射流流動局部壓力。
其中N0是附著在測試板上的顆粒污染物的初始數量，Nr是殘留顆粒污染物的數量。圖4.5顯示了去除2.92-μm顆粒污染物的效率作為局部壓力的參數。 在這個實驗中，干冰噴射的持續時間定為10秒。 顆粒污染物在中心被完全去除板塊和下游; 然而，去除效率在15毫米處下降從中心向相反一側，在x = -25mm處達到零。 有效清除面積隨著局部壓力的增加而增加。 雖然實驗在40-60％的不同RH下進行，沒有影響RH的去除效率。也進行了去除0.75微米顆粒污染物的實驗。結果如圖4.6所示。 雖然去除效率比這低對于2.92微米的顆粒污染物，常見的特征是明顯的，即去除效率在下游高但在相反側低。 以來亞微米大小的污染物更難以從表面去除，更高需要局部壓力來提高去除效率。 4.3.3時間依賴性顆粒去除效率 圖4.7顯示了去除2.92-μm的效率的時間過程顆粒污染物粘附在表面的中心。起始時間（t = 0）是閥門打開的時間。使用干冰噴射時，去除顆粒開始實驗后延遲幾秒鐘后開始移除隨著時間的推移，效率會提高。

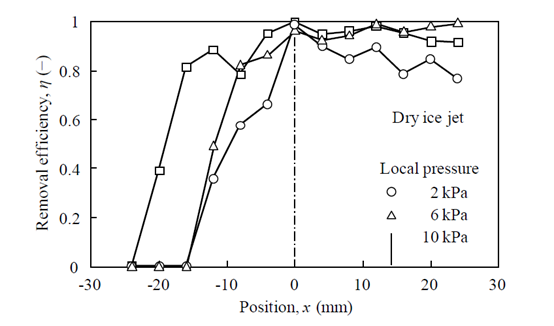

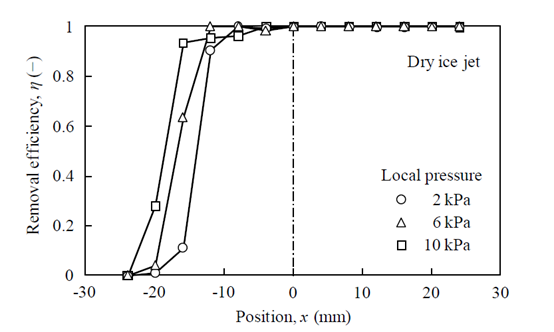

圖4.5 Dp2 = 2.92μm的去除效率曲線（起源是沖擊點）。
圖4.6 Dp2 = 0.75μm的去除效率曲線（起源是沖擊點）。
圖4.7 Dp2 = 2.92μm顆粒去除效率的時間過程。 另外，顆粒去除效率很快隨著地方壓力的增加而增加。要刪除的時間的中間值在2,6kPa和10kPa的局部壓力下的污染物分別為2.2,1.6和0.9s，分別。隨著局部壓力的增加，作用于污染物的氣動阻力也增加;然而，拖曳力不是拆除的主要因素的顆粒。這是顯而易見的，因為空氣噴射不能有效去除顆粒即使噴氣機的局部壓力比干冰噴射機的壓力要高，如圖4.7所示。干冰射流具有氣固兩相流;因此，沖擊力在干冰顆粒和污染物之間對于顆粒去除是重要的。此外，干冰噴射的低溫會導致相對的降低濕度，減少液橋力的影響。如果溫度足夠低，液橋力量將進一步轉化為相互作用力固體與冰;因此，粘附力也會受到影響。圖4.8顯示了0.75-μm顆粒污染物的實驗結果。干冰噴射可以去除甚至亞微米大小的顆粒; 然而，時間去除它們比2.92微米的顆粒污染物要長。 中間值在2,6和10的局部壓力下去除0.75-μm顆粒所需的時間kPa分別為9.2,7.5和6.1s。 中位移除時間非常重要評估干冰清潔的因素。 為了闡明時間依賴性，必須討論干冰噴射流量以及污染物的狀況。 以來干冰噴射的狀態根據溫度，時間依賴性而變化溫度必須確定。 4.3.4干冰噴射的溫度 二氧化碳在室內條件下以氣體形式存在;然而，隨著液態二氧化碳的膨脹大氣壓力下，射流溫度降低，冰粒干燥產生的。因此，射流中干冰顆粒的狀態與其強烈相關溫度和壓力。圖4.9顯示了溫度的時間過程干冰噴嘴，溫度從室溫降至約250℃-70°C。在這個實驗中，有兩個溫度降低階段。一個相似的在第二章的實驗結果中報告了趨勢。第二章之后溫度降低，在射流中產生了許多凝聚的干冰顆粒流。由于這些實驗是在相當?shù)偷馁|(zhì)量流量下進行的，可以清楚地觀察到溫度下降。在較高的局部壓力下，由于大量的液態二氧化碳膨脹，溫度迅速下降導致射流的有效冷卻。因此，干冰顆粒更多在較高的地方壓力下快速生產;干冰顆粒與水的碰撞污染物會提高去除效率。另外，粘附力污染物與表面之間可能會受到溫度的影響。如果水分子在室溫下的接觸點積累，并且液橋存在除范德之外，污染物還經歷了液體橋梁的力量瓦爾斯力量。當干冰噴射的溫度足夠降低時，水將凍結，液橋力量將轉變?yōu)橄嗷プ饔昧腆w與冰之間。這種現象也會影響清除效率。

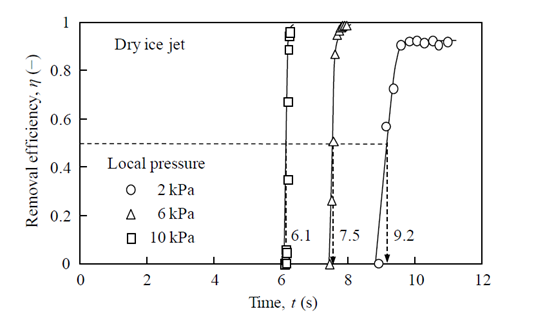

圖4.8 Dp2 = 0.75μm時顆粒去除效率的時間過程。

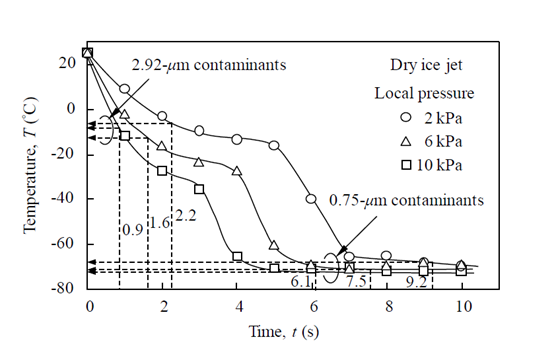

圖4.9干冰噴射的溫度。 將溫度與顆粒去除效率相關聯的中值圖4.9中增加了去除污染物的時間（圖4.7和4.8）。去除2.92-μm和0.75-μm污染物的溫度大約是-10°C和-70°C。 因此，刪除的時間依賴性可以很好地解釋了干冰噴射的溫度變化。 4.3.5顆粒去除率 標準化的顆粒去除率通過區分顆粒而獲得相對于時間的去除效率。 去除2.92和0.75-μm的比率顆粒污染物的去除效率如圖4.10所示。去除率隨著局部壓力的增加而增加。這是很自然的射流強度增加的后果。另外，這張圖顯示0.75μm顆粒的去除率遠高于2.92μm顆粒的去除率粒子。由污染物大小引起的差異可以解釋如下。亞微米大小的污染物比微米大小更難以去除污染物;因此，去除亞微米大小的污染物發生在較低的位置在其上形成更多數量的凝聚干冰顆粒的溫度與污染物碰撞。沖擊力會隨著增加而增強附聚的干冰顆粒的慣性。另外，它們不會像較小的干冰顆粒一樣迅速升華，因此更有效地去除顆粒。另一方面，微米大小的污染物可以在更高的溫度下去除比亞微米大小的污染物。在這些條件下，缺乏凝聚力干冰顆粒會導致較低的去除率。

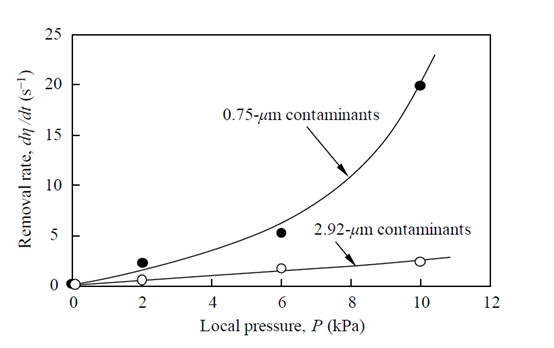

圖4.10干冰噴射顆粒去除率。 4.3.6干冰顆粒對顆粒污染物去除的影響 當應用氣固兩相流進行表面清潔時，顆粒物表面污染物同時具有空氣阻力和沖擊力空氣粒子的力量。 為了闡明顆粒去除的機制，a力矩平衡模型可以應用（見圖4.1）。 馬力的三個瞬間由粘附力（Fa）引起的Mc，干冰顆粒（Fc）的影響而造成的通常在模型中考慮由氣動阻力（Fd）引起的Md。三個時刻顯示為
其中Dp2是粘附到表面的污染物的粒徑，Mt是關于剪切流引起的質點中心的瞬間，θ是污染物的接觸角，φ是沖擊角度。 接觸角（θ）可以是使用JKR理論計算（參見附錄（A））。然后根據JKR理論給出粘附力Fa。
其中W23是兩種材料單位面積的表面能。沖擊力Fc由下式給出
其中k12是兩種材料的彈性特性，m是質量減小 （/（）1 2 1 2 = m m m + m），D為粒徑減�。�/（）p1 p2 p1 p2 = D D D + D），v為沖擊速度[Timosenko和Goodier，1970]。阻力（Fd）由下式給出
其中f是無量綱系數，它是為了解釋墻壁而引入的效應，值為1.7009 [O'Neill，1968]，μ是流體粘度，u是流體速度在污染物的中心（見附錄（B）），Rep2是顆粒雷諾數，而Cc是坎寧安滑移修正系數，由下式給出 λ是CO2的平均自由程。關于剪切流中污染物質量中心（Mt）的時刻（見圖1）4.1）可以表示為  其中g(shù)是無量綱系數，它是為了解釋墻壁而引入的效應，值為0.944 [O'Neill，1968]。 撞擊角（φ）固定在π/ 4弧度考慮到實驗條件。 使兩者發生碰撞在這個沖擊角度下的球形顆粒，直徑在幾何上受到限制，
計算中使用的所有常量，它們都是基于條件的在局部壓力10kPa下進行的實驗列于表4.1。 圖4.11顯示了作用在顆粒上的力矩的計算結果污染物作為干冰顆粒直徑Dp1的函數。 對于2.92-μm顆粒污染物，如圖4.11a所示，在這個計算中，Md小于Ma條件，表明只有空氣動力阻力不足以消除污染物。 然而，用虛線表示的Mc + Md可以超過Ma。該結果表明Mc是造成顆粒移除的主要時刻。對于0.75微米的顆粒污染物（見圖4.11b），Ma之間的差異而Md較大，但Mc + Md和Ma的交點處于較小的Dp1。 這表明Mc對于去除小顆粒更重要。接下來，評估干冰顆粒對去除顆粒的影響污染物，矩量比r *被引入： 圖4.12顯示了計算矩比（r *）和干冰顆粒直徑Dp1作為顆粒直徑的參數污染物，Dp2。 2.92-μm和0.75-μm顆粒的計算結果污染物分別用虛線和虛線表示。 此時此刻隨著顆粒的減小，比率（r *）隨著顆粒直徑（Dp1）的增加而增加直徑（Dp2）。 在這里，值得注意的是，干冰顆粒與水的碰撞污染物顆粒的去除效果比空氣動力學更有效拖動。 激光原位測量凝聚干冰的粒徑衍射法為數十微米。 因此，沖擊力是對于去除小顆粒特別重要。表4.1理論計算中使用的常量。 φ（沖擊角度）=π/ 4弧度v （干冰的沖擊速度粒子）= 41 m s-1ρ1 （干冰密度）= 1.6×103 kg m-3ρ2 （聚苯乙烯密度）= 1.1×103kg m-3k12 （彈性特性）= 3.3×10 -10 Pa -1k23 （彈性特性）= 2.5×10-10Pa-1 W23（單位面積的表面能量）= 2.4×10-2 Jm-2 μ（-78℃時的流體粘度）= 7×10-5Pa·s u0（干冰射流的核心速度）= 41 m s-1 ρ（-78℃時的流體密度）= 2.8kg m-3 λ（在-78℃下的平均自由程）= 2.8×10-8m γ（固體與氣體質量流量比）= 0.43

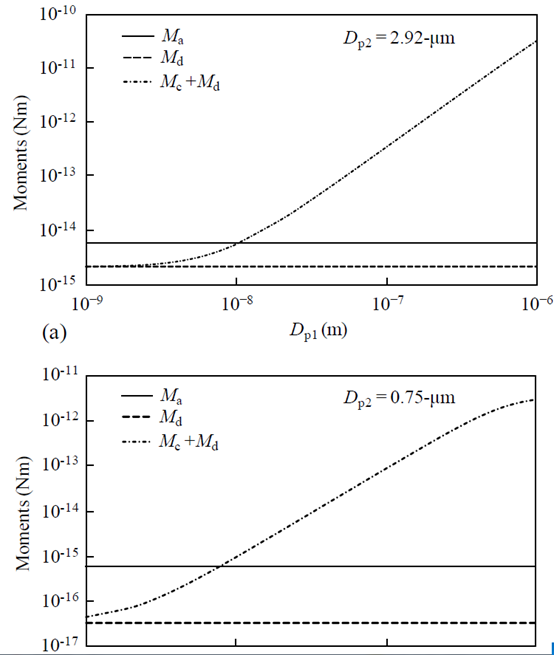

圖4.11粘附在表面上的顆粒作用的力矩。

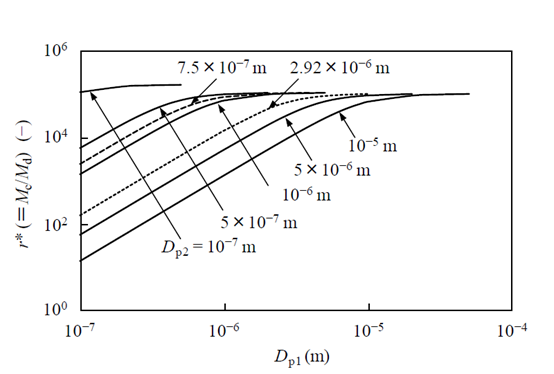

圖4.12顆粒對顆粒去除的影響。 4.4結論 已經研究了干冰噴射除去顆粒污染物的情況。在這個實驗中，進行了原位觀察去除過程并進行了實驗獲得了顆粒去除效率的時間過程。 解釋清除過程中，測量了干冰射流的溫度和機理基于計算和實驗結果討論了污染物的去除。得出的結論如下： （1）有效表面清潔面積和顆粒去除效率取決于干冰噴射強度，這是通過表面上的局部壓力來評估的。要去除亞微米大小的污染物，需要較高的局部壓力。 隨著即使在較高的局部壓力下，小型污染物也難以去除。這意味著干冰噴射去除顆粒的效果是歸因于干冰顆粒與污染物的碰撞。 （2）干冰噴射除塵效率隨時間的增加而增加，噴流的溫度隨著時間的推移而降低。通過鏈接這些結果，微米尺寸的顆粒在約-10℃和亞微米尺寸下被去除不管局部壓力如何，在約-70℃時除去顆粒。因此，顆粒去除效率與噴流的溫度密切相關。由于大量在-70℃下形成的團聚干冰顆粒，亞微米大小的顆粒通過凝聚干冰的碰撞而被除去粒子。 （3）通過區分顆粒去除效率獲得的顆粒去除率就時間而言也可以通過干冰顆粒碰撞來解釋污染物。低射流中亞微米顆粒的高去除率溫度條件顯示了干冰團聚體的影響。 （4）將基于力矩平衡理論的粒子去除模型應用于粒子群算法干冰噴射系統和理論計算結果驗證了優勢干冰顆粒的影響效果。
|
